Vanne à soupape à bride

Fabriquées en stricte conformité avec les normes industrielles, les vannes Bolaisi sont disponibles dans une gamme complète de matériaux, notamment l'acier au carbone et l'acier inoxydable, et conviennent aux conditions de fonctionnement complexes impliquant des températures ambiantes ou élevées, des pressions élevées, des milieux corrosifs, de la vapeur et des produits pétroliers. Chaque unité est soumise à des tests de pression rigoureux avant de quitter l'usine, garantissant une étanchéité stable, une faible résistance à l'écoulement et une longue durée de vie. Ces vannes sont largement utilisées dans des projets mondiaux dans les secteurs de la chimie, de la production d'électricité, du chauffage urbain, des infrastructures municipales et de l'énergie.

Définition du produit

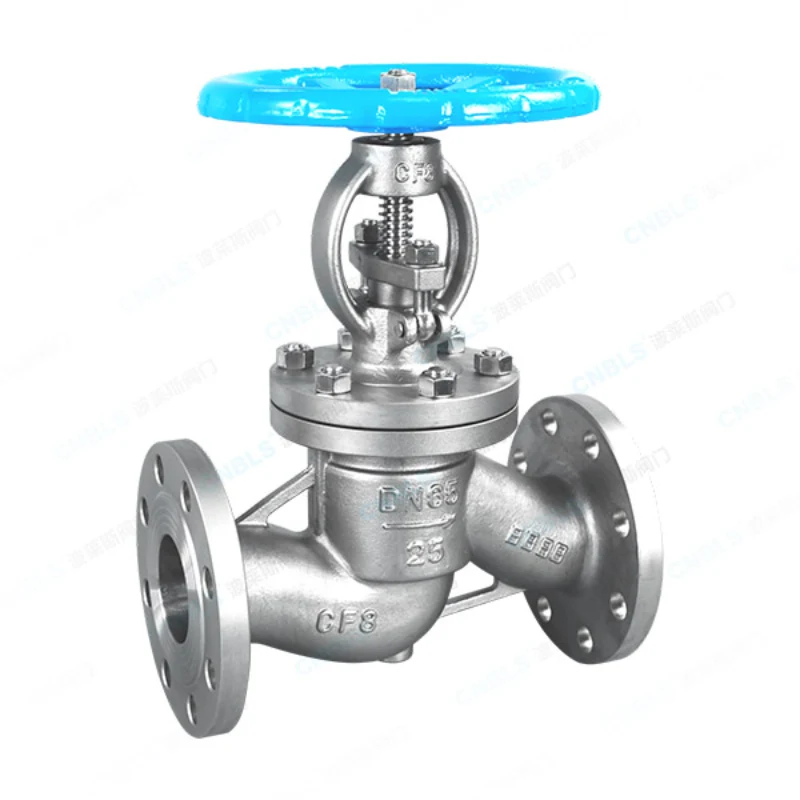

Le robinet à soupape à bride présente une conception à bride moulée intégrée aux deux extrémités du corps de la vanne. La tige de vanne entraîne le disque dans un mouvement de levage vertical, modifiant la zone d'écoulement au niveau du siège pour remplir trois fonctions principales : arrêt du fluide, régulation du débit et limitation de la pression. Le raccord à bride garantit une installation sécurisée et une étanchéité robuste tout en facilitant un démontage et un entretien pratiques. Par conséquent, le robinet à soupape à bride est le choix préféré pour les systèmes de tuyauterie nécessitant des cycles fréquents et une régulation du débit ou de la pression, applications où les robinets-vannes ou les robinets à tournant sphérique ne peuvent pas servir de substituts adéquats.

Paramètres de base du produit

Spécifications techniques et performances structurelles

1. Chemin d'écoulement et dynamique des fluides

Dispose d'une conception optimisée et rationalisée du chemin d'écoulement en « forme S », garantissant un flux de fluide fluide, des turbulences minimales et une faible perte de pression, réduisant ainsi efficacement la consommation d'énergie dans le système de tuyauterie. Contrairement au chemin d'écoulement direct des vannes à vanne, la structure incurvée unique de la chambre de vanne du robinet à soupape permet une régulation du débit et une réduction/stabilisation précise de la pression, répondant ainsi aux exigences d'ajustement fin dans les canalisations de traitement.

2. Performances du système d'étanchéité

Les modèles à étanchéité dure utilisent une structure d'étanchéité conique ajustée avec précision avec un revêtement dur en alliage de haute dureté sur les surfaces d'étanchéité. Cela offre une résistance à l'érosion des fluides à grande vitesse, aux températures élevées et à l'usure, garantissant des performances d'étanchéité stables sur le long terme dans des conditions impliquant de la vapeur, des traces de particules et une pression élevée. La version à joint souple offre une étanchéité parfaite, permettant d'obtenir une fuite nulle à basse pression ; il convient aux applications impliquant de l'eau purifiée, du gaz et des fluides propres.

3. Performances d'ouverture/fermeture et de transmission

La tige de valve est fabriquée à l'aide d'un processus de laminage de précision intégré, ce qui donne une surface lisse, résistante à la rouille et à la corrosion qui garantit un levage fluide et sans accroc. L'écrou de tige est constitué d'un alliage de cuivre très résistant à l'usure avec un faible coefficient de frottement et une longue durée de vie ; il prend en charge un fonctionnement fréquent et à cycles élevés sans glisser ni s'user, ce qui le rend idéal pour les applications automatisées à haute fréquence.

4. Résistance structurelle du corps de vanne

Le corps de la vanne présente une structure moulée monobloc avec une épaisseur de paroi uniforme et une microstructure de coulée dense, offrant une excellente résistance aux hautes pressions, aux chocs et à la déformation. La bride et le corps de la vanne sont parfaitement intégrés, offrant une capacité de charge élevée et une surface d'étanchéité plate qui garantit un ajustement serré lors de l'installation, minimisant ainsi le risque de fuite ou de déformation de la bride lors d'un fonctionnement à long terme.

5. Adéquation des applications

Le produit prend en charge des conditions impliquant des cycles thermiques (températures élevées/basses), des coups de bélier à haute pression et un fonctionnement continu. Sa conception structurelle évite les problèmes courants rencontrés dans les vannes standard, tels que l'érosion, les fuites internes et le blocage. Les matériaux et les combinaisons d'étanchéité peuvent être personnalisés en fonction de la corrosivité, de la température et de la pression du fluide, ce qui rend la vanne adaptée à la grande majorité des systèmes de tuyauterie industrielle complexes.

Processus de production

Boles Valve adhère à une fabrication de précision tout au long du processus ; chaque robinet à soupape à brides subit une séquence de production complète et standardisée :

Analyse spectroscopique des matières premières : chaque lot de matières premières en acier au carbone et en acier inoxydable est soumis à une analyse spectroscopique pour garantir la conformité des matériaux et l'absence d'impuretés ou de défauts.

Processus de moulage de précision : un moulage de précision au sol de silice est utilisé pour garantir une structure de corps de vanne dense, exempte de porosité et de trous de sable, ce qui entraîne une résistance supérieure à la pression.

Usinage de haute précision : les faces de bride, les surfaces d'étanchéité, les sièges de soupape et les disques de soupape sont tous usinés avec précision à l'aide de la technologie CNC pour garantir une précision d'étanchéité extrêmement élevée.

Surface d'étanchéité à revêtement dur : les produits à étanchéité dure sont dotés d'un revêtement dur avec des alliages Cr13 ou Stellite, offrant une excellente résistance aux températures élevées, à l'érosion et à l'usure.

Assemblage standardisé sans poussière : l'emballage, les joints et les fixations sont assemblés selon des normes strictes, avec une étanchéité et une protection de tige robustes pour éliminer complètement le risque de fuite externe. Test de pression : Chaque vanne doit réussir à la fois un test hydrostatique de coque et un test d'étanchéité du siège ; seuls ceux qui réussissent sont approuvés pour l’entreposage.

Revêtement anticorrosion et emballage de protection : les corps en acier au carbone présentent des finitions en émail cuit résistant à la rouille, tandis que les corps en acier inoxydable subissent une passivation. Les brides sont équipées de capuchons de protection et un emballage de qualité export garantit la résistance à l'humidité et aux chocs.

Domaines d'application

Les robinets à soupape à brides sont des vannes industrielles essentielles adaptées à un large éventail de projets d'ingénierie mondiaux :

Centrales thermiques et de cogénération : conduites de vapeur à haute température, systèmes d'huile thermique, tuyauterie auxiliaire de chaudière et systèmes de circulation d'eau à haute pression.

Industrie pétrochimique : transport de pétrole, fluides chimiques, milieux acides/alcalins, tuyauterie de traitement et contrôle des fluides pour les unités de réaction.

Eau municipale et protection contre les incendies : réseaux de canalisations urbaines, salles de pompage d'incendie, traitement des eaux usées et systèmes de régulation/arrêt de débit pour les stations de pompage.

Protection de l'environnement et énergies nouvelles : équipements de traitement des gaz résiduaires et des liquides, canalisations de fluides pour les nouveaux systèmes énergétiques et systèmes de transport de gaz naturel.

Fabrication industrielle générale : eau en circulation en usine, tuyauterie d'équipement, fluides de traitement et systèmes de canalisations automatisés.

Pourquoi choisir les vannes à soupape à bride Bolaisi ?

1. Normes complètes pour les projets mondiaux

Répond à toutes les exigences techniques pour les appels d’offres nationaux, les exportations et les projets à l’étranger ; une documentation complète garantit une acceptation sans tracas.

2. Large gamme de matériaux

Matériaux et solutions d'étanchéité sur mesure pour les conditions standard, corrosives, haute température/haute pression et abrasives/érosives, évitant ainsi à la fois les spécifications inadéquates et les surspécifications inutiles.

3. Qualité stable avec zéro fuite

Le moulage de précision, les surfaces d'étanchéité en alliage trempé et les tests de double pression garantissent un fonctionnement fiable à long terme sans fuites, blocages ou pannes, réduisant ainsi considérablement les coûts après-vente.

4. Fabricant direct avec un stock suffisant

Les lignes de production internes et les vastes stocks prêts à être expédiés prennent en charge les commandes groupées, les demandes urgentes et les spécifications personnalisées ; un rapport coût-performance élevé sans intermédiaires.

5. Sélection professionnelle et support après-vente complet

Une sélection précise avant-vente basée sur les conditions de fonctionnement évite les risques associés à une installation ou une application incorrecte ; Des conseils techniques après-vente pour l'installation sont fournis, ainsi qu'une certification complète, des rapports de tests de pression et des certificats de matériaux.

FAQ

Q1 : Quelle est la différence entre un robinet à soupape et un robinet-vanne ?

R : Les robinets-vannes conviennent uniquement à un fonctionnement entièrement ouvert ou entièrement fermé et ne peuvent pas réguler le débit ; Les vannes à soupape, cependant, peuvent à la fois couper le débit et étrangler/réguler la pression, ce qui les rend idéales pour les applications de tuyauterie nécessitant un fonctionnement fréquent et un réglage du débit ou de la pression. Les vannes à soupape sont le choix préféré pour les conduites de vapeur.

Q2 : Les robinets à soupape à brides peuvent-ils être utilisés pour la vapeur à haute température ?

R : Absolument. Les robinets à soupape en acier au carbone WCB ou en acier allié WC9 sont spécialement conçus pour les applications de vapeur et d'huile thermique à haute température ; ils offrent une résistance aux températures élevées, à l'érosion et une étanchéité fiable, ce qui en fait le type de vanne standard pour les systèmes de tuyauterie thermique.

Q3 : Proposez-vous des produits de personnalisation, d'étiquetage privé (OEM) ou non standard ?

R : Oui, nous prenons en charge les dimensions non standard, les pressions nominales spéciales, les matériaux spéciaux, la marque personnalisée et les services d'exportation OEM.

Q4 : Quel est le délai de livraison ?

R : Les spécifications standard en stock sont expédiées dans les 3 à 7 jours ; les délais de livraison pour les commandes personnalisées d’aciers non standard, haute pression ou alliés sont estimés en fonction d’exigences spécifiques.

Q5 : Pouvez-vous fournir un ensemble complet de documentation technique ?
