Vanne à soupape à bride GB

Bolaisi est un fabricant de vannes industrielles fiable possédant une riche expérience dans la fabrication de produits de contrôle des fluides hautes performances et faciles d'entretien pour diverses conditions de travail industrielles difficiles. Sa vanne à soupape à bride GB est une vanne scellée par force pour une régulation précise du débit et un contrôle marche/arrêt stable du pipeline. Ce fournisseur fournit des spécifications complètes en matière d'acier inoxydable et vous pouvez coopérer avec ce fabricant pour obtenir des vannes adaptées à des secteurs industriels clés tels que l'énergie, la pétrochimie et le traitement de l'eau.

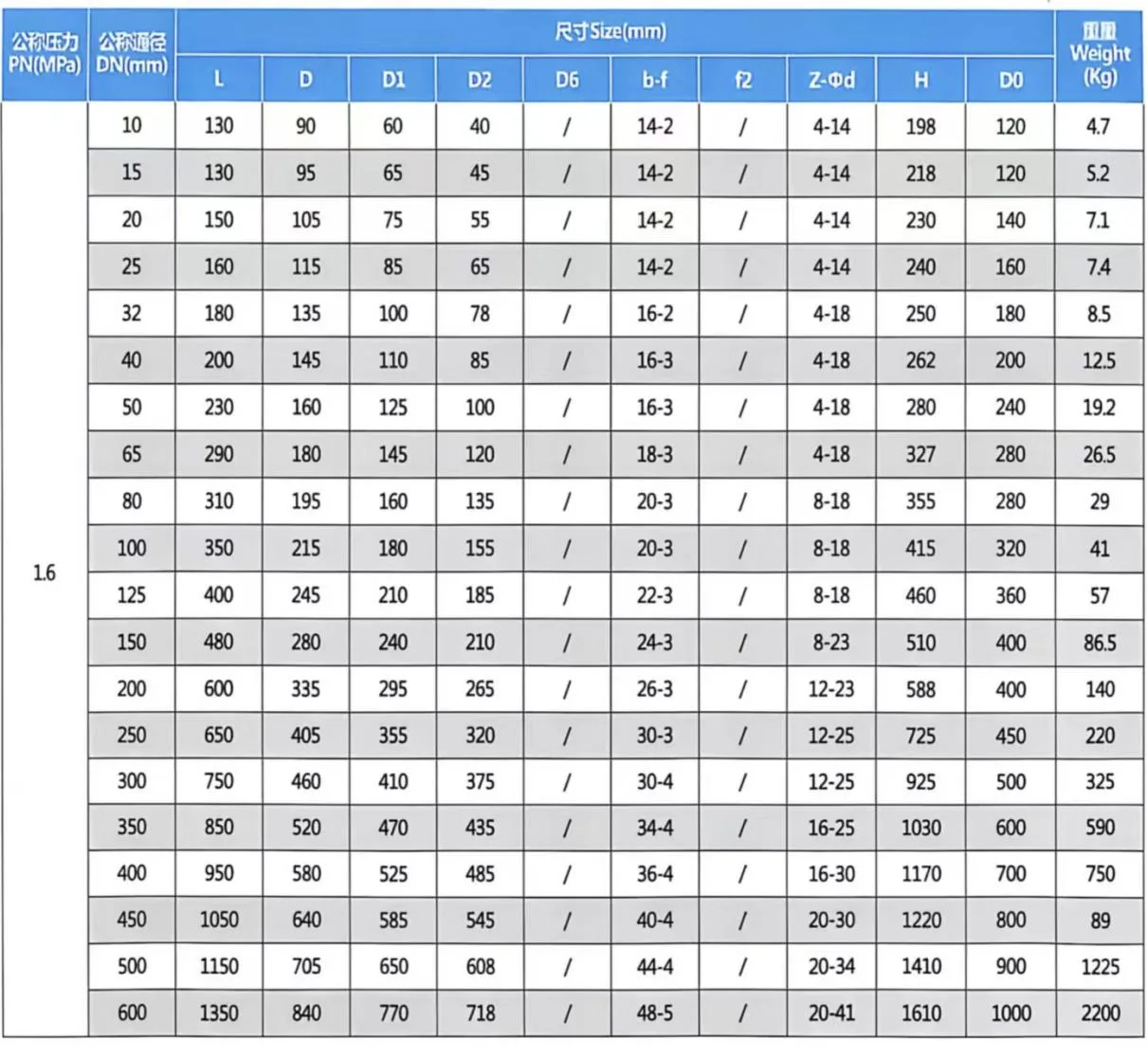

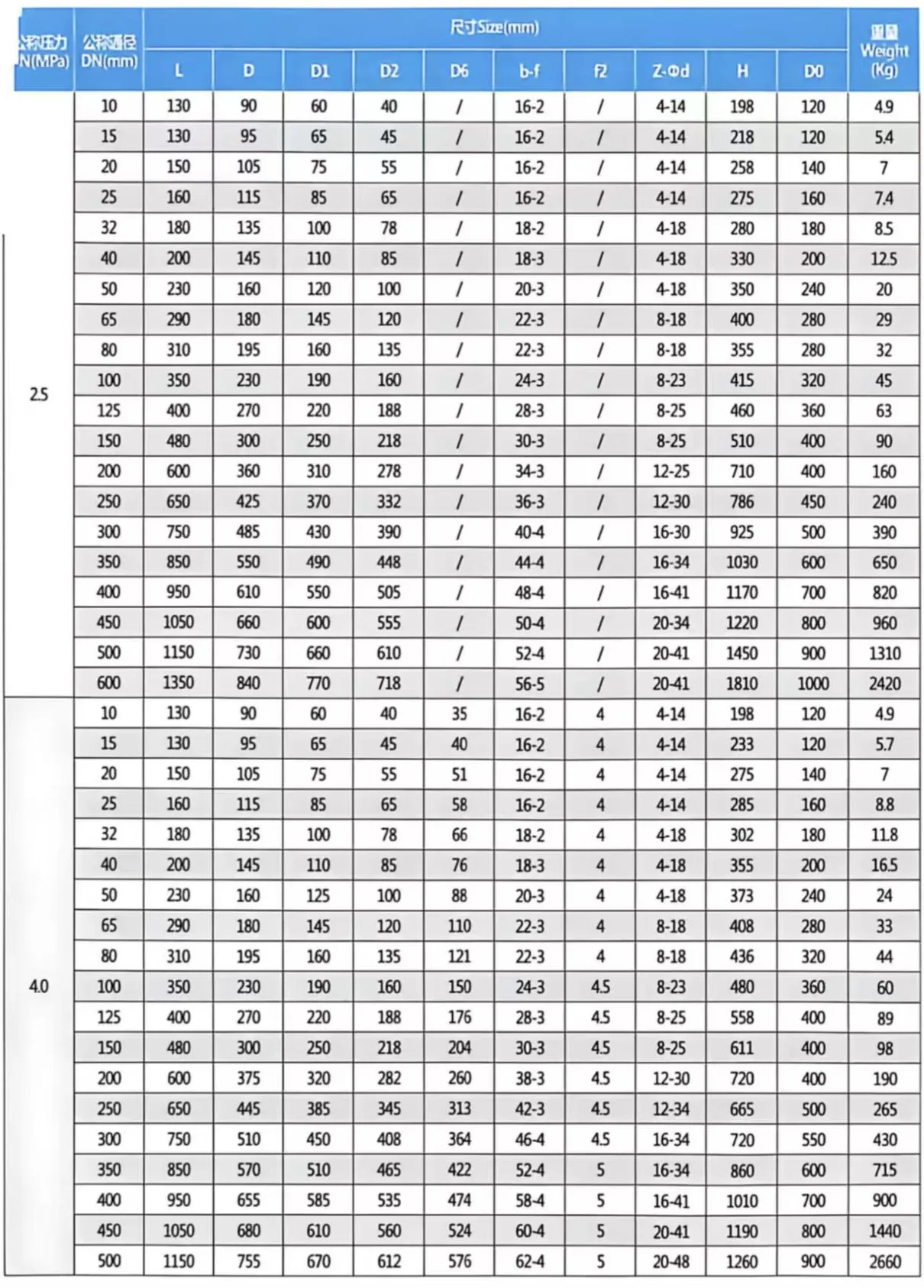

Spécifications du produit

Présentation du produit

La vanne à soupape à bride GB est une vanne d'arrêt à fermeture forcée très polyvalente, largement déployée dans les systèmes de canalisations industrielles. Il s'agit d'une vanne de catégorie d'arrêt à noyau, principalement utilisée pour le contrôle marche-arrêt et la régulation du débit des fluides pipeline. Avec les principaux avantages d'une structure simple, de performances d'étanchéité fiables et d'un fonctionnement et d'une maintenance pratiques, cette vanne est largement adoptée dans les domaines du pétrole, du génie chimique, de l'énergie électrique, de l'approvisionnement en eau et du drainage, de la métallurgie et de nombreux autres domaines industriels.

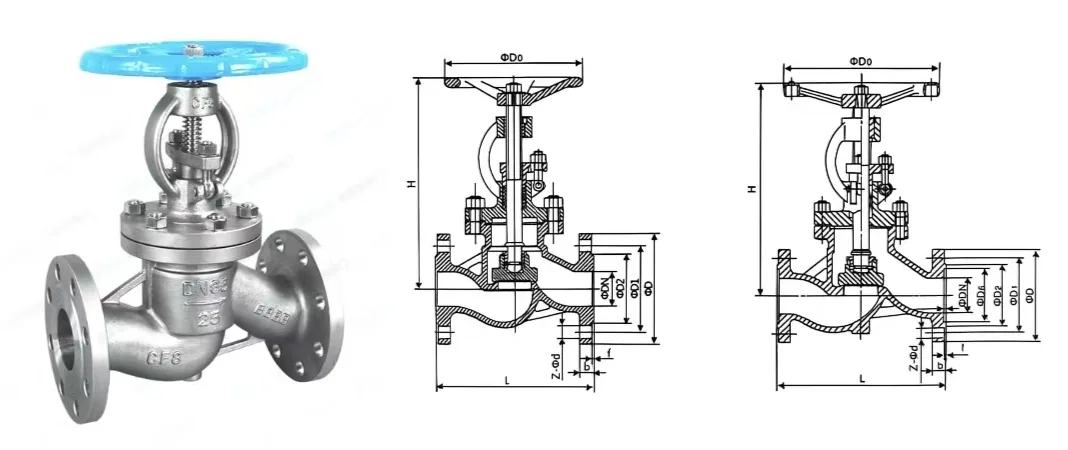

Il se compose de composants essentiels, notamment la tige de vanne, le disque de vanne, le siège de vanne, le corps de vanne, le presse-étoupe et le volant/actionneur. Le corps de la vanne sert de pièce principale sous pression avec un canal d'écoulement de fluide interne ; le disque de vanne s'accouple avec le siège de vanne pour obtenir l'étanchéité, et la tige de vanne relie le disque de vanne au dispositif d'entraînement, entraînant le disque de vanne à se déplacer de haut en bas pour terminer l'ouverture et la fermeture de la vanne. Avec des performances de travail stables et une forte adaptabilité à des conditions de travail complexes, le robinet à soupape à bride GB est devenu un composant indispensable de contrôle des fluides dans les secteurs industriels clés.

Principales industries d'application

● Production d'électricité (énergie thermique/énergie nucléaire)

● Pétrochimie et raffinage du pétrole

● Métallurgie et fabrication d'acier

● Traitement de l'eau et ingénierie municipale

● Construction navale et ingénierie offshore

Principe de fonctionnement

La logique de fonctionnement de base du robinet à soupape à bride GB couvre trois états de fonctionnement principaux, avec les principes détaillés suivants :

Fermeture (arrêt)

La rotation dans le sens horaire du volant entraîne la tige de la vanne à se déplacer vers le bas, ce qui pousse le disque de la vanne à appuyer fermement contre la surface d'étanchéité du siège de la vanne, coupant complètement le passage d'écoulement du fluide. L'étanchéité est réalisée par compression forcée via une force mécanique, offrant des performances d'étanchéité excellentes et fiables.

Ouverture

La rotation du volant dans le sens antihoraire soulève la tige de vanne vers le haut, entraînant le disque de vanne à se séparer du siège de vanne. Le fluide s'écoule à travers l'orifice du siège de vanne et le pipeline est entièrement connecté et conduit.

Régulation du débit

Lorsque le disque de soupape n'est soulevé que sur une courte distance, un espace d'étranglement étroit se forme entre le disque de soupape et le siège de soupape. Le débit et la pression du fluide peuvent être réglés avec précision en contrôlant la hauteur d'ouverture du disque de vanne.
